Sàn bê tông trên nền đất — Sổ tay thiết kế cho kỹ sư kết cấu

1. Sàn bê tông trên nền đất là gì?

• Bản sàn bê tông đặt trực tiếp trên nền đất (subgrade / subbase).
• Không phải thành phần kết cấu chịu lực của toà nhà — là cấu kiện phi kết cấu theo ACI 360.
• Mục đích: tạo bề mặt phẳng, chịu tải trọng vận hành như xe nâng, kệ hàng, tường ngăn.
• Thiết kế tập trung vào khả năng sử dụng: kiểm soát nứt, cong vênh và độ phẳng mặt.

2. Mô hình nền Winkler

• Nền đất được mô hình hoá như hệ lò xo độc lập (dense liquid foundation).
• Mỗi điểm trên nền phản ứng tỷ lệ tuyến tính với độ lún: q = k × δ.
• Mô hình đơn giản nhưng đủ chính xác cho thiết kế thực hành.

Hệ số nền k

k là áp lực cần thiết để gây ra một đơn vị biến dạng, đơn vị pci (lb/in³) hoặc MN/m³. Xác định bằng thí nghiệm bàn nén hiện trường (tấm Ø750 mm) hoặc ước lượng sơ bộ qua tương quan CBR. Cần nhớ k không phải hằng số — nó phụ thuộc loại đất, độ ẩm và kích thước tấm nén.

3. Bán kính độ cứng tương đối — thông số then chốt

Lr = ⁴√[ E·t³ / ( 12·k·(1 − μ²) ) ]

Lr đại diện cho phạm vi ảnh hưởng của tải trọng trên sàn. Lr lớn nghĩa là sàn cứng hơn so với nền, tải phân bố rộng hơn và ứng suất nhỏ hơn. Lr nhỏ nghĩa là sàn mềm so với nền, tải tập trung và ứng suất lớn.

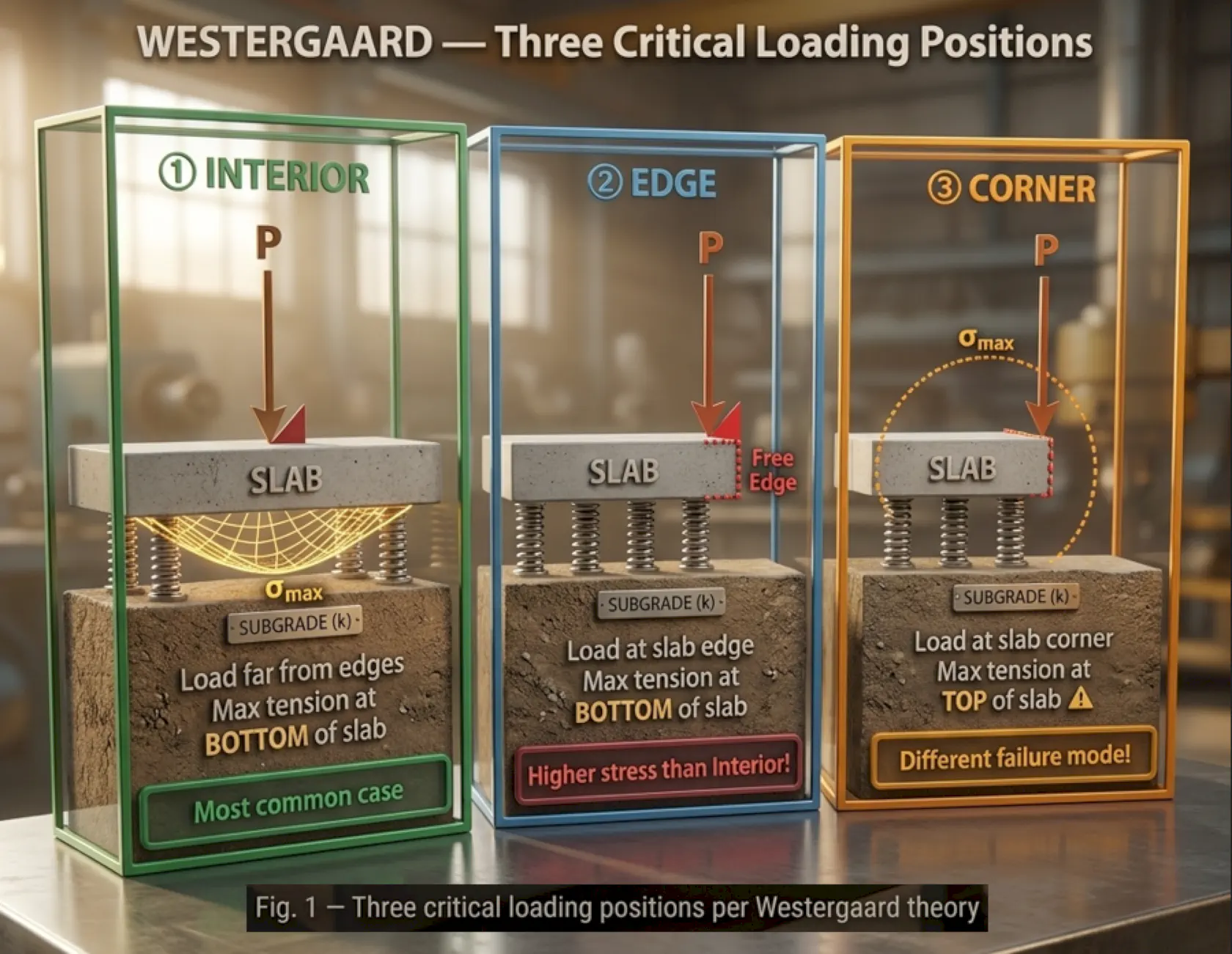

4. Lý thuyết Westergaard — ba vị trí tải

Tải giữa sàn (Interior)

• Tải đặt xa mọi mép và góc sàn.
• Ứng suất kéo lớn nhất ở đáy sàn, ngay dưới tải.
• Đây là trường hợp phổ biến nhất trong nhà xưởng — xe nâng, chân kệ hàng.

fb = [ 3P(1+μ) / (2π·t²) ] × [ ln(2Lr/b) + 0.5 − γ ]

P = tải tập trung          γ ≈ 0.5772 (hằng số Euler)
b = bán kính tương đương vùng chịu lực
  khi a < 1.724t :  b = √(1.6a² + t²) − 0.675t
  khi a ≥ 1.724t :  b = a

Tải mép và tải góc

• Tải mép: đặt trên mép sàn nhưng xa góc. Ứng suất kéo lớn hơn tải giữa sàn vì mất gối đỡ một phía — cần kiểm tra riêng.
• Tải góc: ứng suất kéo lớn nhất nằm ở mặt trên sàn — ngược với hai trường hợp kia.

Tải góc:   fc = [ 3P / t² ] × [ 1 − (a√2 / Lr)^0.6 ]

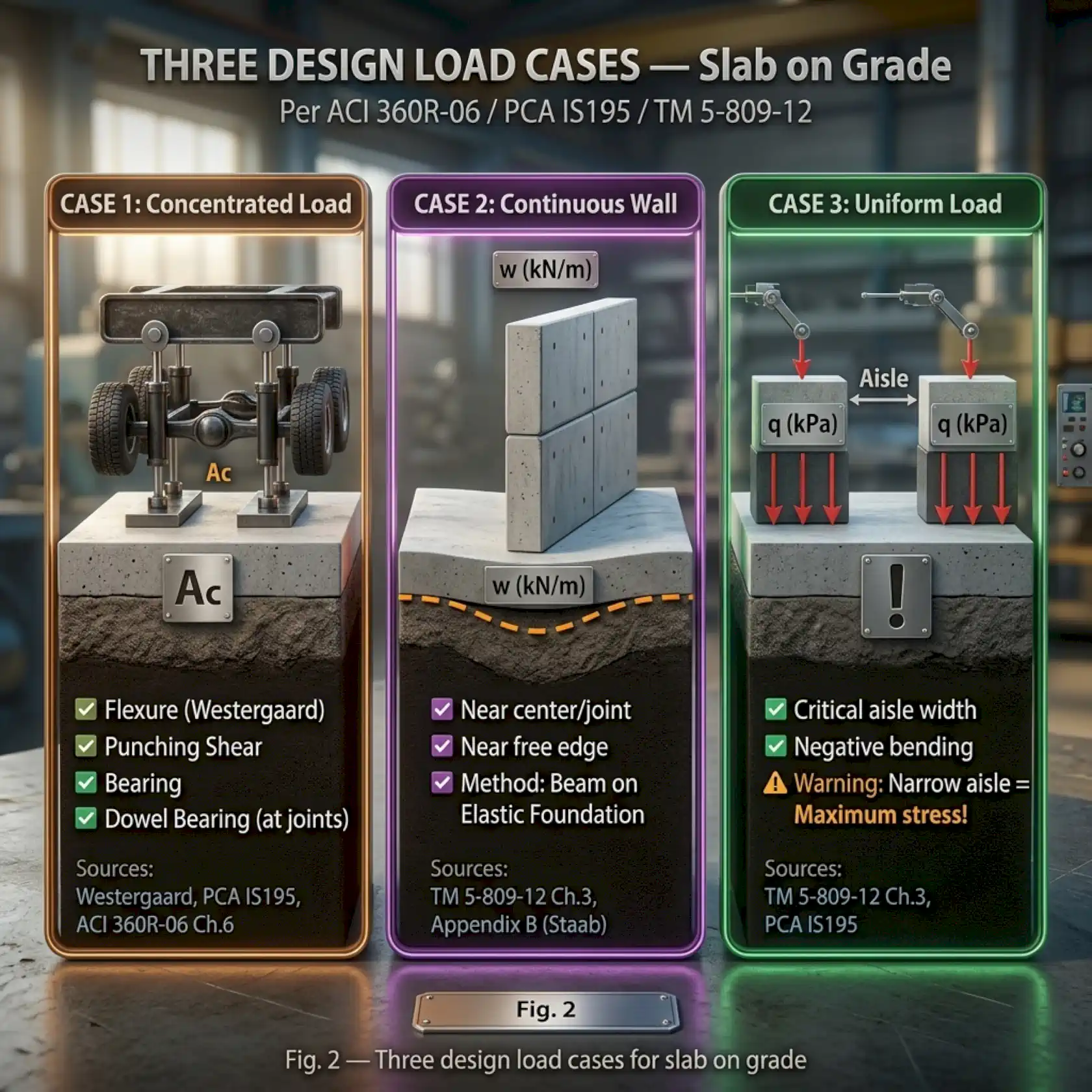

5. Thiết kế chiều dày sàn — phương pháp PCA / ACI 360

Phương pháp ứng suất cho phép: tính ứng suất do tải rồi so sánh với ứng suất cho phép, trong đó ứng suất cho phép bằng cường độ kéo uốn chia cho hệ số an toàn.

MR = 9 × √f'c      (f'c tính bằng psi)
MR = 0.75 × √f'c   (f'c tính bằng MPa)

Ứng suất cho phép  WS = MR / FoS

Trường hợp 1 — tải tập trung / tải bánh xe

• Nguồn: chân kệ hàng, bánh xe nâng, chân máy.
• Kiểm tra: uốn theo Westergaard, xuyên thủng, ép cục bộ, và ép mặt dowel nếu gần mối nối.
• Đầu vào: P, diện tích tiếp xúc Ac, f'c, t, k và FoS — trong đó Ac = P / p với p là áp lực lốp hoặc áp lực chân kệ.

Trường hợp 2 — tải tường liên tục

Nguồn tải là tường xây trên sàn hoặc vách ngăn. Phương pháp tính là dầm trên nền đàn hồi theo TM 5-809-12, kiểm tra ở hai vị trí: tải gần giữa sàn (hoặc gần mối nối) và tải gần mép tự do.

Trường hợp 3 — tải phân bố đều

Nguồn tải là hàng hoá xếp chồng hoặc vật liệu tập kết. Điều kiện nguy hiểm nằm ở chiều rộng lối đi giữa hai vùng chất tải: ứng suất lớn nhất xảy ra khi lối đi hẹp, lúc đó sàn chịu uốn ngược.

Kiểm tra xuyên thủng và tìm chiều dày tối thiểu

fv = P / (b₀ × t)

b₀ = chu vi mặt cắt nguy hiểm, lấy tại d/2 từ mép tải
Ứng suất cho phép  Fv = 4√f'c (psi)  hoặc  0.33√f'c (MPa)

• Giả định chiều dày thử t.
• Tính Lr, fb và fv cho từng trường hợp tải.
• So sánh fb ≤ MR/FoS và fv ≤ Fv cho phép.
• Nếu không đạt thì tăng t và lặp lại; t_min là chiều dày nhỏ nhất mà mọi kiểm tra đều đạt.

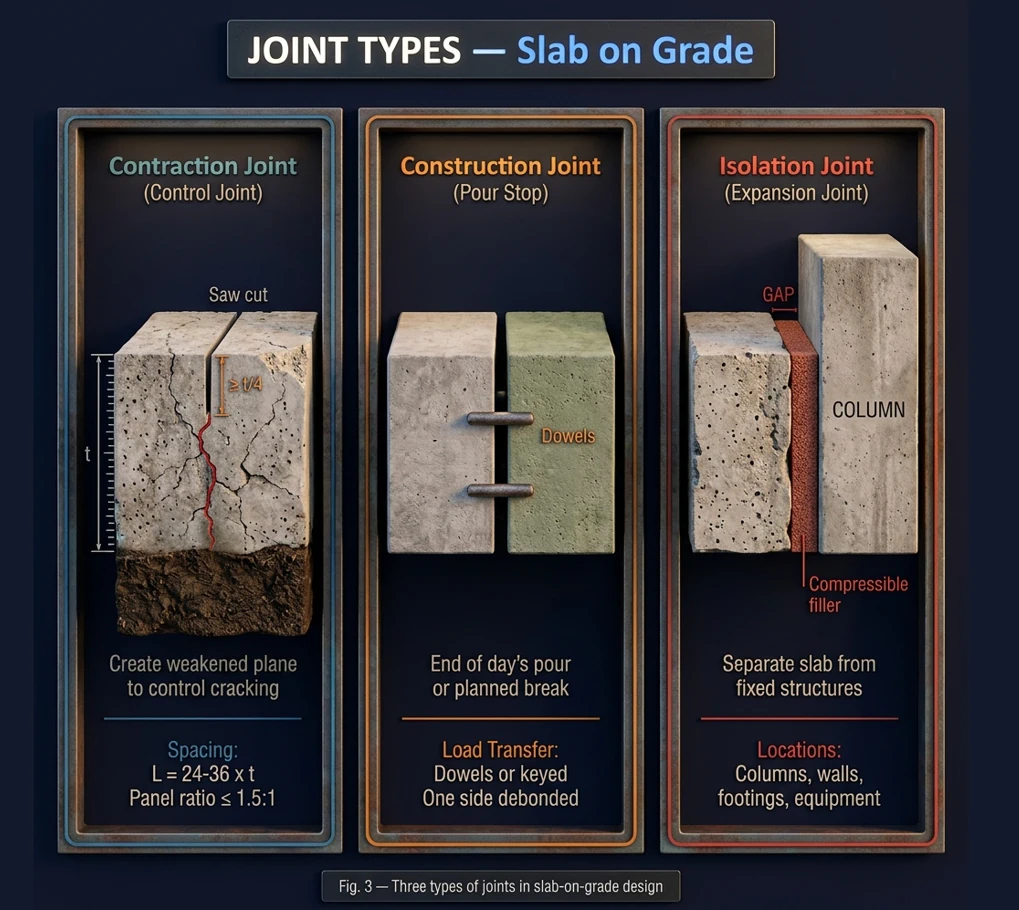

6. Thiết kế mối nối

Khoảng cách mối nối

• Quy tắc kinh nghiệm: L = (24 đến 36) × chiều dày sàn. Sàn 150 mm cho L = 3.6–5.4 m; sàn 200 mm cho L = 4.8–7.2 m.
• Ưu tiên panel vuông; nếu chữ nhật thì tỷ lệ dài/rộng không quá 1.5.
• Nên căn mối nối trùng với tim cột khi có thể.

Thanh truyền tải (dowel bar)

• Mục đích: truyền tải trọng đứng qua mối nối và chống chênh lệch cao độ giữa hai tấm.
• Dùng thanh tròn, trơn; một nửa thanh phải bọc chống dính để mối nối co giãn được.
• Đường kính thường lấy ≈ t/8 (khoảng 20–25 mm cho sàn 150–200 mm).
• Chiều dài 400–500 mm, mỗi bên nhô ra 200–250 mm; khoảng cách 300 mm.

Ứng suất ép mặt dowel:  fb,dowel = P_dowel / (d × t_eff)
Cho phép (Friberg/PCA):  Fb,allow = (4/3 − d/3t) × f'c

7. Cốt thép và kiểm soát nứt

Cốt thép trở nên cần thiết khi khoảng cách mối nối lớn, khi có yêu cầu kiểm soát bề rộng vết nứt, hoặc khi chênh lệch nhiệt độ lớn.

Cốt thép co ngót và nhiệt độ

As = ( f × L × W × t × γ ) / ( 2 × fs )

• Cốt thép kiểm soát nứt đặt ở 1/3 trên chiều dày sàn.
• Không cho thép có gờ xuyên qua mối nối co — nó sẽ ngăn mối nối hoạt động và làm sàn nứt ở chỗ khác.
• Bề rộng vết nứt ước tính theo w = ε × L_joint / 2, trong đó ε gồm co ngót khô và co do nhiệt.

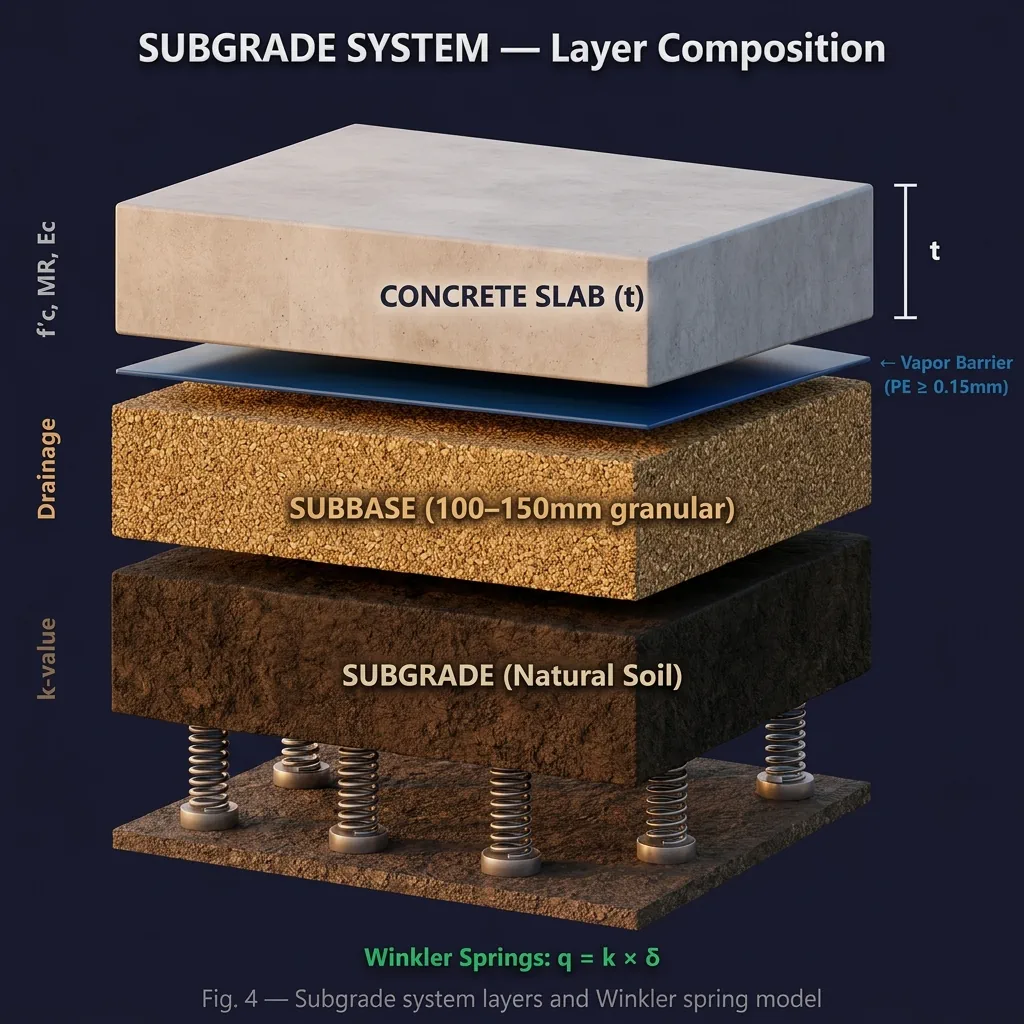

8. Chuẩn bị nền và hiện tượng cong vênh

• Subgrade: phải đầm chặt và đồng đều; loại bỏ đất yếu và đất hữu cơ.
• Subbase: lớp cát hoặc đá dăm dày 100–150 mm để phân bố tải, thoát nước và tạo mặt bằng thi công.
• Màng chắn ẩm: lớp PE dày ≥ 0.15 mm dưới sàn để ngăn ẩm từ đất lên.
• Lớp giảm ma sát: giảm ma sát sàn – nền, qua đó giảm ứng suất co ngót.

Cong vênh (curling) và cách giảm thiểu

Mép sàn cong lên do chênh lệch ẩm và nhiệt giữa mặt trên và đáy: mặt trên khô nhanh rồi co ngót trong khi mặt dưới còn ẩm. Hậu quả là mất tiếp xúc với nền ở mép và góc, tải dồn về đó và gây nứt.

• Giảm tỷ lệ nước / xi măng để giảm co ngót.
• Dùng cốt liệu thô kích thước lớn nhất có thể để giảm lượng nước.
• Bảo dưỡng đúng cách, tối thiểu 7 ngày, để giảm chênh lệch ẩm.
• Bố trí khoảng cách mối nối hợp lý để giảm kích thước panel.
• Bố trí cốt thép mặt trên để kiểm soát nứt do cong vênh.

9. Bảng tra nhanh

Tính chất bê tông

Hệ số an toàn và ứng suất làm việc

Chiều dày sàn điển hình

10. Checklist thiết kế từ A đến Z

Khảo sát và dữ liệu đầu vào

• Có báo cáo địa chất: loại đất, giá trị k, mực nước ngầm?
• Đã xác định tải trọng vận hành: xe nâng (P, Ac), kệ hàng, tường?
• Có yêu cầu độ phẳng (FF/FL)?
• Đã xét điều kiện môi trường: chênh lệch nhiệt độ, độ ẩm?

Giai đoạn thiết kế

• Đã chọn f'c và tính MR, Ec?
• Đã xác định giá trị k bằng thí nghiệm hoặc bảng tra?
• Đã tính bán kính độ cứng tương đối Lr?
• Đã kiểm tra uốn cho cả ba trường hợp tải?
• Đã kiểm tra xuyên thủng và ép cục bộ?
• Đã xác định chiều dày tối thiểu t_min?
• Đã thiết kế mối nối: vị trí, khoảng cách, loại?
• Đã thiết kế dowel nếu cần?
• Đã tính cốt thép co ngót / nhiệt độ và kiểm tra bề rộng vết nứt?

Giai đoạn thi công

• Nền đã đầm chặt và đồng đều?
• Lớp subbase đã thi công đúng chiều dày?
• Đã trải màng chắn ẩm?
• Cốt thép hoặc lưới thép đặt đúng vị trí 1/3 trên?
• Dowel đặt đúng và đã bọc chống dính một phía?
• Bê tông đổ đúng độ sụt và đúng cấp f'c?
• Mối nối co cắt đúng thời điểm (4–12 giờ sau khi đổ)?
• Đã bảo dưỡng tối thiểu 7 ngày?

11. Hệ thống tiêu chuẩn liên quan

Công cụ tính toán hỗ trợ

Kết — mười điều cần nhớ

Bài viết thuộc series "Hướng dẫn thiết kế kết cấu Công trình Công nghiệp" — Roberto Structural. Nội dung mang tính hướng dẫn kỹ thuật; kỹ sư chịu trách nhiệm kiểm tra và hiệu chỉnh theo điều kiện cụ thể của từng dự án và yêu cầu của tiêu chuẩn áp dụng.
