Pipe Rack — Sổ tay thiết kế (Phần 1): Cấu hình, tải trọng & phân tích

1. Tổng quan — Pipe Rack có gì đặc biệt?

Pipe rack là hệ khung thép đỡ đường ống công nghệ, máng cáp điện, máng thiết bị đo lường trong nhà máy (dầu khí, hoá dầu, nhiệt điện).
Không phải nhà — là non-building structure với đặc điểm tải trọng riêng biệt.
Tải nhiệt/ma sát từ giãn nở ống — thường là tải ngang chi phối thiết kế.
Tải trọng biến thiên lớn — ống rỗng, ống đầy dung dịch, hoặc thử thuỷ lực.
Phối hợp đa ngành — kết cấu, đường ống, điện, đo lường cần thống nhất.
Thi công lắp ghép — liên kết bu-lông được ưu tiên, hạn chế hàn ngoài công trường.
Dự phòng mở rộng — cân nhắc thiết kế dư 10–25% tải trọng cho tương lai.

2. Cấu hình kết cấu

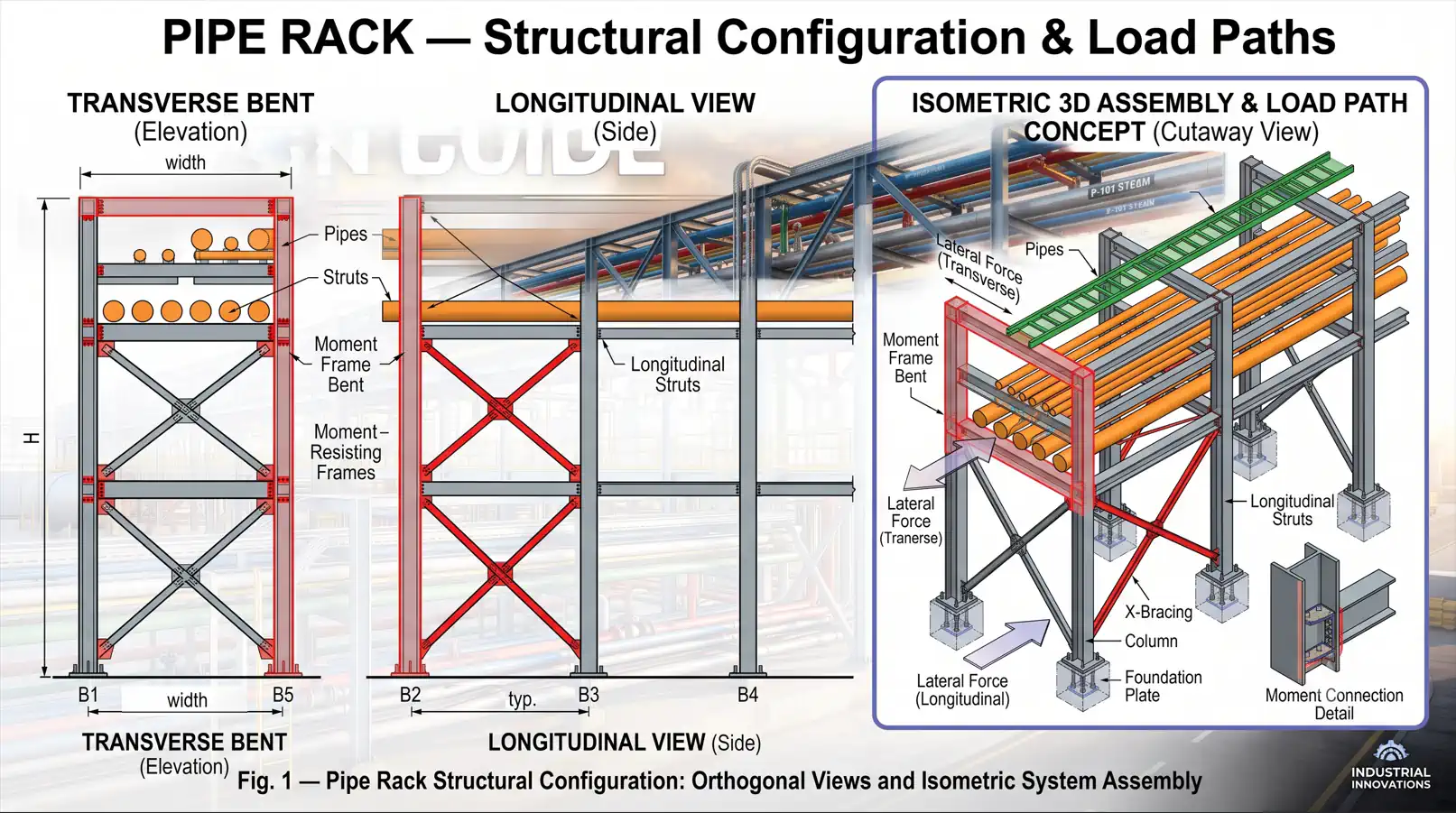

Figure 1. Pipe rack structural system: transverse bent + longitudinal bracing. — **Hình 1.** Hệ kết cấu Pipe Rack: khung ngang + giằng dọc.

2.1. Phương ngang — Khung moment

Mỗi Moment Frame là khung cứng gồm 2 cột + 1 hoặc nhiều dầm.
Chịu tải ngang vuông góc với hướng ống (gió, động đất).
Chân cột: thường ngàm hoặc khớp phụ thuộc vào thiết kế.
Liên kết dầm–cột: cứng (chịu moment).
Phải giữ thông thoáng bên dưới cho xe cộ, bảo trì, thiết bị.

2.2. Phương dọc — Khung giằng

Giằng đứng (X-bracing hoặc V-ngược) đặt cách quãng dọc pipe rack.
Chân cột: thường là khớp.
Thanh giằng ngang (strut) nối các bent ở mức dầm → truyền lực ngang đến bay giằng.
Chịu: lực ma sát, gió, động đất song song hướng ống.

3. Tải trọng — bước quan trọng nhất

3.1. Tĩnh tải (D)

Trọng lượng ống: ống rỗng + bọc cách nhiệt.
Trọng lượng máng cáp: máng + cáp (thường 20–150 kg/m mỗi máng).
Tải trọng bản thân: thép kết cấu, lớp chống cháy.
Tải dự trữ khi chưa có dữ liệu ống chi tiết: mức ống 10–15 kPa mỗi mức; mức máng cáp 2.5–5 kPa.

3.2. Hoạt tải (L)

Sàn thao tác: 2.5–5.0 kPa.
Tải thi công/lắp dựng: theo yêu cầu dự án.

3.3. Tải vận hành (Do)

Tĩnh tải + trọng lượng dung dịch trong điều kiện vận hành bình thường. Đây là tải trọng đứng chính cho hầu hết kiểm tra thiết kế.

3.4. Tải thử thuỷ lực (Dt)

Tĩnh tải + trọng lượng nước thử (nước nặng hơn hầu hết dung dịch công nghệ).
Áp dụng từng ống một — không phải tất cả ống cùng lúc.
Có thể là tải trọng đứng chi phối cho ống đường kính lớn.

3.5. Tải nhiệt / ma sát (Ff)

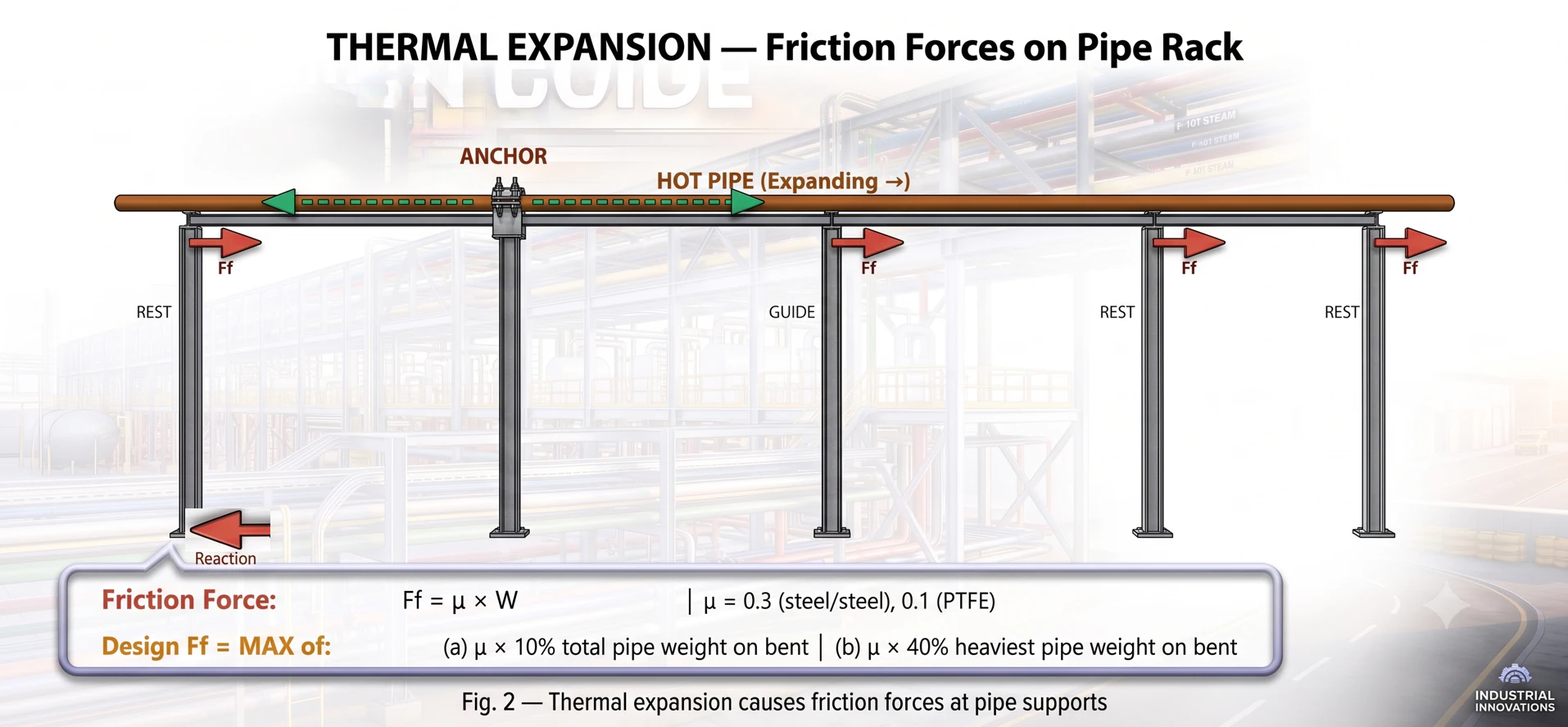

Figure 2. Thermal expansion and friction forces on a pipe rack. — **Hình 2.** Giãn nở nhiệt và lực ma sát trên Pipe Rack.

Đây là tải trọng đặc trưng của pipe rack — không có trong nhà dân dụng.

Nguyên nhân: ống giãn/co theo nhiệt độ → trượt trên gối đỡ → lực ma sát.
Phương: chủ yếu dọc theo hướng ống.
Hệ số ma sát (μ): thép–thép ≈ 0.3; thép–PTFE ≈ 0.05–0.10.

Ff = MAX của:
  (a) μ × 10% tổng trọng lượng ống trên bent
  (b) μ × 40% trọng lượng ống lớn nhất trên bent

Tải neo (Anchor): tại điểm neo, toàn bộ lực giãn nở truyền trực tiếp — có thể rất lớn (hàng trăm kN).
Tải dẫn hướng (Guide): lực ngang tại vị trí dẫn hướng — ống di chuyển dọc trục nhưng bị giữ ngang.

3.6. Tải gió (W)

Tính theo ASCE 7 (hoặc tiêu chuẩn địa phương).
Áp dụng lên: diện tích đón gió của cột, dầm, ống, máng cáp, bọc cách nhiệt.
Diện tích ống: dùng đường kính toàn bộ (bao gồm cách nhiệt).
Hiệu ứng che chắn: một số tiêu chuẩn cho phép giảm khi có nhiều hàng ống.
Gió trên pipe rack thường theo phương ngang (vuông góc hướng ống).

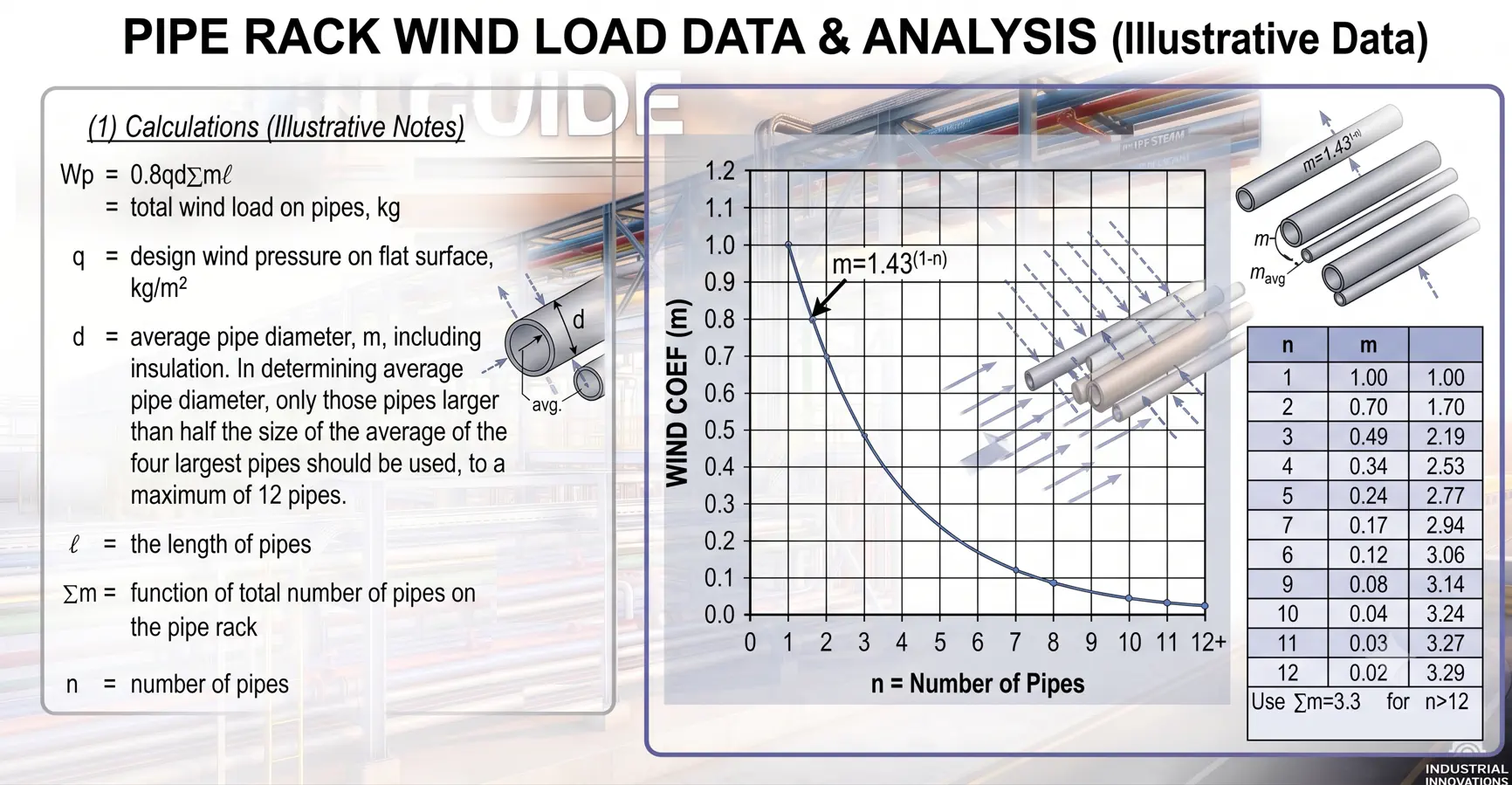

Figure 6. Wind load on the pipe bundle — projected area and the shielding effect between pipe rows. — **Hình 6.** Tải gió tác dụng lên hệ ống trên pipe rack — diện tích đón gió và hiệu ứng che chắn giữa các hàng ống.

3.7. Tải động đất (E)

Theo ASCE 7 và thông số động đất dự án.
Pipe rack là non-building structure → dùng R-factor và hệ số tầm quan trọng riêng.
Giá trị điển hình tham khảo: R = 3.5–8.0 cho khung moment (phương ngang); R = 8 cho khung giằng thường (phương dọc).
Trọng lượng động đất: trọng lượng kết cấu + trọng lượng ống vận hành.

3.8. Bảng tóm tắt tải trọng

Tải trọng	Ký hiệu	Phương	Ghi chú
Tĩnh tải	D	Đứng ↓	Kết cấu + ống rỗng + cách nhiệt
Vận hành	Do	Đứng ↓	D + dung dịch
Thử thuỷ lực	Dt	Đứng ↓	D + nước thử (từng ống)
Hoạt tải	L	Đứng ↓	Sàn thao tác
Ma sát	Ff	Dọc ← →	Giãn nở nhiệt ống
Tải neo	Fa	Dọc / Ngang	Phân tích ứng suất ống
Gió	W	Ngang / Dọc	ASCE 7, diện tích đón gió
Động đất	E	Cả 2 phương	ASCE 7, khối lượng vận hành

4. Tổ hợp tải trọng — AISC 360 / ASCE 7

4.1. Tổ hợp LRFD (chính)

1)  1.4D
2)  1.2D  + 1.6L
3)  1.2Do + 1.0L + 1.6W
4)  1.2Do + 1.0E
5)  0.9D  + 1.6W      (kiểm tra nhổ/lật)
6)  0.9D  + 1.0E      (kiểm tra nhổ/lật)
7)  1.2D  + 1.6Ff     (ma sát là tải ngang chính)
8)  1.2Dt             (thử thuỷ lực — trường hợp đặc biệt)

4.2. Lưu ý quan trọng

Ma sát (Ff) là tải ngang riêng biệt — không tổ hợp đồng thời với gió hoặc động đất.
Tải thử (Dt) là điều kiện đặc biệt — chỉ tổ hợp với tĩnh tải.
Luôn kiểm tra cả nhổ (0.9D + W hoặc E) và tải trọng đứng lớn nhất.
Dùng tải danh nghĩa (notional loads) nếu sử dụng Direct Analysis Method.

5. Phương pháp phân tích

5.1. Phân tích tách biệt (khuyến nghị cho rack tiêu chuẩn)

Hầu hết pipe rack có thể phân tích hiệu quả bằng cách tách hai phương vuông góc:

① Khung ngang (2D Frame): mô hình khung moment 2 cột + dầm; tải trọng lực + gió/động đất ngang; kết quả là kích thước cột, dầm, tỷ số tương tác.
② Khung giằng dọc (2D Truss): mô hình khung giằng với strut + giằng + cột đại diện; tải ma sát + gió/động đất dọc; kết quả là kích thước giằng, strut, kiểm tra cột phương dọc.
③ Kết hợp kết quả: tỷ số cột chi phối = MAX (kiểm tra ngang, kiểm tra dọc, tương tác hai trục).

5.2. Phân tích 3D đầy đủ (cho rack phức tạp)

Hình học không đều (chiều cao thay đổi, offset).
Thiết bị nặng đặt trên rack.
Tải neo lớn từ phân tích ứng suất ống.
Thiết kế động đất yêu cầu phân tích modal.

5.3. Hiệu ứng bậc hai (P-Δ)

AISC 360 yêu cầu xét hiệu ứng bậc hai.
Direct Analysis Method (DAM): ưu tiên — áp dụng tải danh nghĩa, giảm độ cứng, K = 1.0.
Effective Length Method (ELM): tính K-factor cho sway frame.
Pipe rack chiều cao vừa phải: hệ số khuếch đại B₂ thường 1.05–1.15.

6. Thiết kế dầm

6.1. Tải trọng trên dầm

Dầm đỡ ống tại các điểm rời rạc — không phải tải phân bố đều.
Mỗi gối đỡ ống = tải tập trung trên dầm.
Máng cáp: xử lý như tải phân bố đều (UDL).
Trọng lượng bản thân dầm: kể như tải phân bố đều.

6.2. Các kiểm tra thiết kế

Kiểm tra	Công thức / tham chiếu	Ghi chú
Uốn	M_n = M_p = F_y × Z_x (compact)	AISC 360 Chương F
Cắt	V_n = 0.6F_y × A_w × C_v	AISC 360 Chương G
Võng	δ ≤ L/240 (TT+HT) hoặc L/360 (HT)	Khả năng sử dụng
Mất ổn định xoắn ngang (LTB)	Kiểm tra L_b so với L_p, L_r	Chiều dài không giằng quan trọng
Oằn cục bộ bụng	Giới hạn h/t_w	Ưu tiên tiết diện compact

6.3. Chiều dài không giằng (Lb)

Cánh trên chịu nén: L_b = khoảng cách giữa các điểm giằng ngang.
Cánh dưới chịu nén (moment âm tại liên kết): L_b = toàn bộ nhịp dầm trừ khi có giằng riêng.

7. Thiết kế cột — tương tác dầm–cột

Đây là kiểm tra thiết kế quan trọng nhất trong pipe rack.

7.1. Thiết kế cột thép

Nén dọc trục (trọng lực từ các mức).
Uốn trục mạnh (tải ngang — khung moment).
Uốn trục yếu (ma sát/gió dọc — nếu không giằng).
→ Phải thoả mãn phương trình tương tác AISC 360 Chương H.

7.2. Phương trình tương tác AISC H1-1

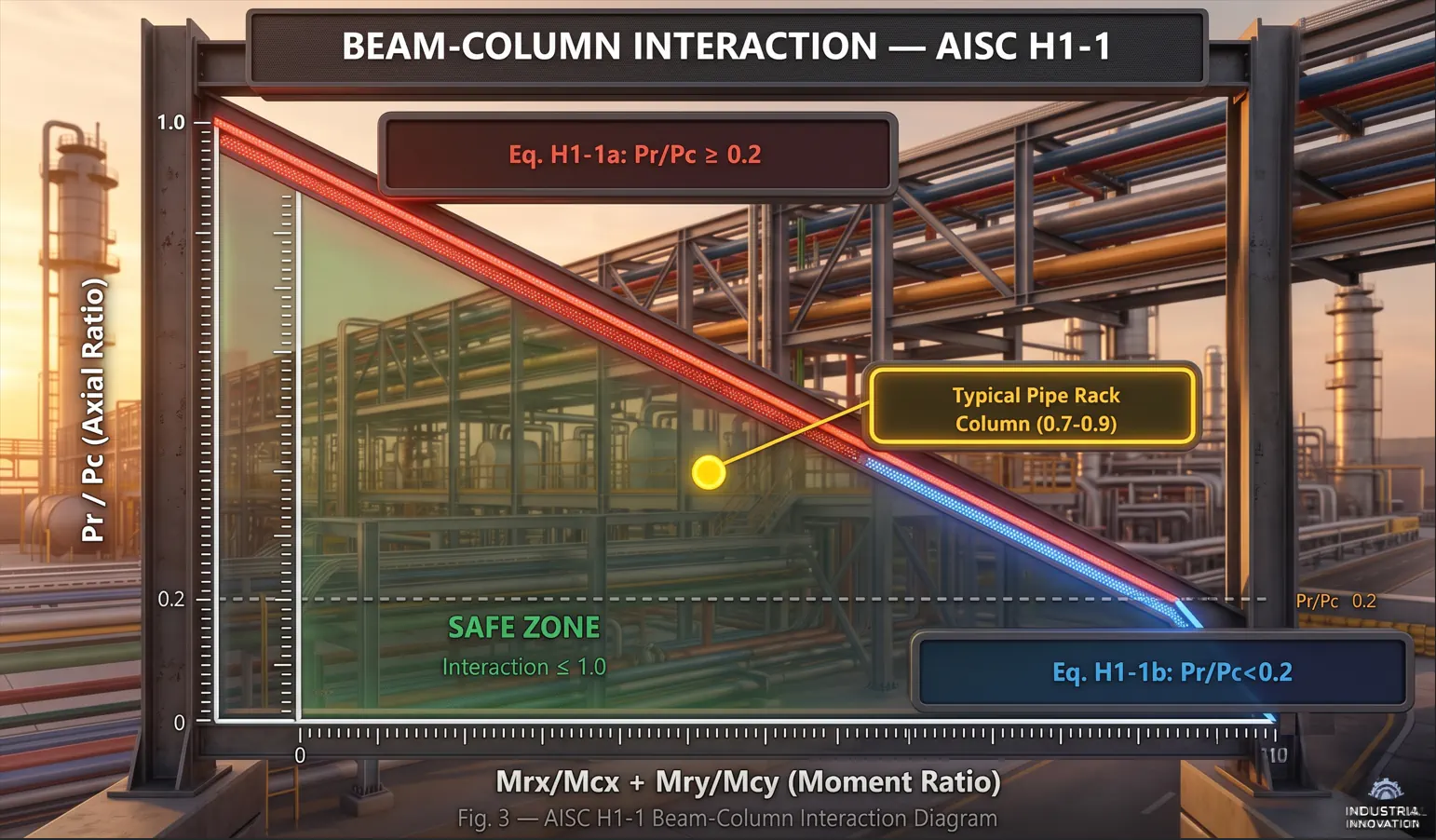

Figure 3. Beam-column interaction diagram (AISC H1-1). — **Hình 3.** Biểu đồ tương tác Beam-Column (AISC H1-1).

Khi Pr/Pc ≥ 0.2:
  Pr/Pc + (8/9)(Mrx/Mcx + Mry/Mcy) ≤ 1.0    — Eq. H1-1a

Khi Pr/Pc < 0.2:
  Pr/(2Pc) + (Mrx/Mcx + Mry/Mcy) ≤ 1.0      — Eq. H1-1b

Ký hiệu	Ý nghĩa
P_r	Lực dọc yêu cầu (đã nhân hệ số)
P_c	Khả năng chịu nén cho phép (φP_n)
M_rx, M_ry	Moment yêu cầu (trục mạnh, trục yếu)
M_cx, M_cy	Khả năng chịu uốn cho phép (φM_n)

7.3. Chiều dài không giằng cột

Phương	Trục mạnh	Trục yếu
Ngang	Chân cột đến dầm (khung moment)	Chân cột đến strut/dầm đầu tiên
Dọc	Chân cột đến dầm	Chân cột đến strut/dầm đầu tiên
K (DAM)	K = 1.0	K = 1.0
K (ELM, lắc)	K > 1.0 (abacus)	K > 1.0 (nếu không giằng)

7.4. Quy trình thiết kế cột từng bước

1. Xác định tải: P_r, M_rx, M_ry (bao gồm hiệu ứng bậc hai).
2. Chọn tiết diện thử: H-shape, trục khoẻ theo phương ngang.
3. Tính P_c: dựa trên KL_x/r_x và KL_y/r_y — dùng P_n nhỏ hơn.
4. Tính M_cx: dựa trên L_b (chiều dài không giằng cho LTB).
5. Tính M_cy: khả năng uốn trục yếu.
6. Kiểm tra H1-1a hoặc H1-1b: tỷ số tương tác ≤ 1.0.
7. Lặp lại nếu tỷ số > 1.0 hoặc < 0.6 (tối ưu).

Tóm tắt Part 1

#	Nội dung	Từ khoá
1	Pipe rack = non-building, tải ngang thường chi phối	Non-Building
2	Ngang = khung moment, Dọc = khung giằng	Two Systems
3	Ma sát nhiệt là tải trọng ĐẶC TRƯNG của pipe rack	Ff = μ × W
4	Ma sát và gió/động đất KHÔNG tổ hợp đồng thời	Exclusive Lateral
5	Gối ống có thể KHÔNG giằng dầm	Lb Caution
6	Cột = beam-column, kiểm tra AISC H1-1	Interaction
7	Chiều dài không giằng trục yếu thường chi phối	Weak Axis KL/r

Bài viết thuộc series “Hướng dẫn thiết kế kết cấu Công trình Công nghiệp” — Roberto Structural. Nội dung mang tính hướng dẫn kỹ thuật; kỹ sư chịu trách nhiệm kiểm tra và hiệu chỉnh theo điều kiện cụ thể của từng dự án và yêu cầu của tiêu chuẩn áp dụng.
