Pipe Rack — Sổ tay thiết kế (Phần 2): Chi tiết liên kết & Checklist

Structural Notes · No. 08 · 11 thg 8, 2026 · 12 min read

8. Liên kết dầm–cột

8.1. Triết lý liên kết cho Pipe Rack

  • Liên kết bu-lông ưu tiên — giảm thiểu hàn công trường để đảm bảo tốc độ và chất lượng.
  • Phương ngang: liên kết moment (khung cứng).
  • Phương dọc: liên kết cắt (dầm đóng vai trò strut hoặc được giằng).
  • Mọi liên kết phải truyền: cắt + moment (nếu cứng) + dọc trục (nếu là strut).

8.2. Liên kết End-Plate Moment (phổ biến nhất)

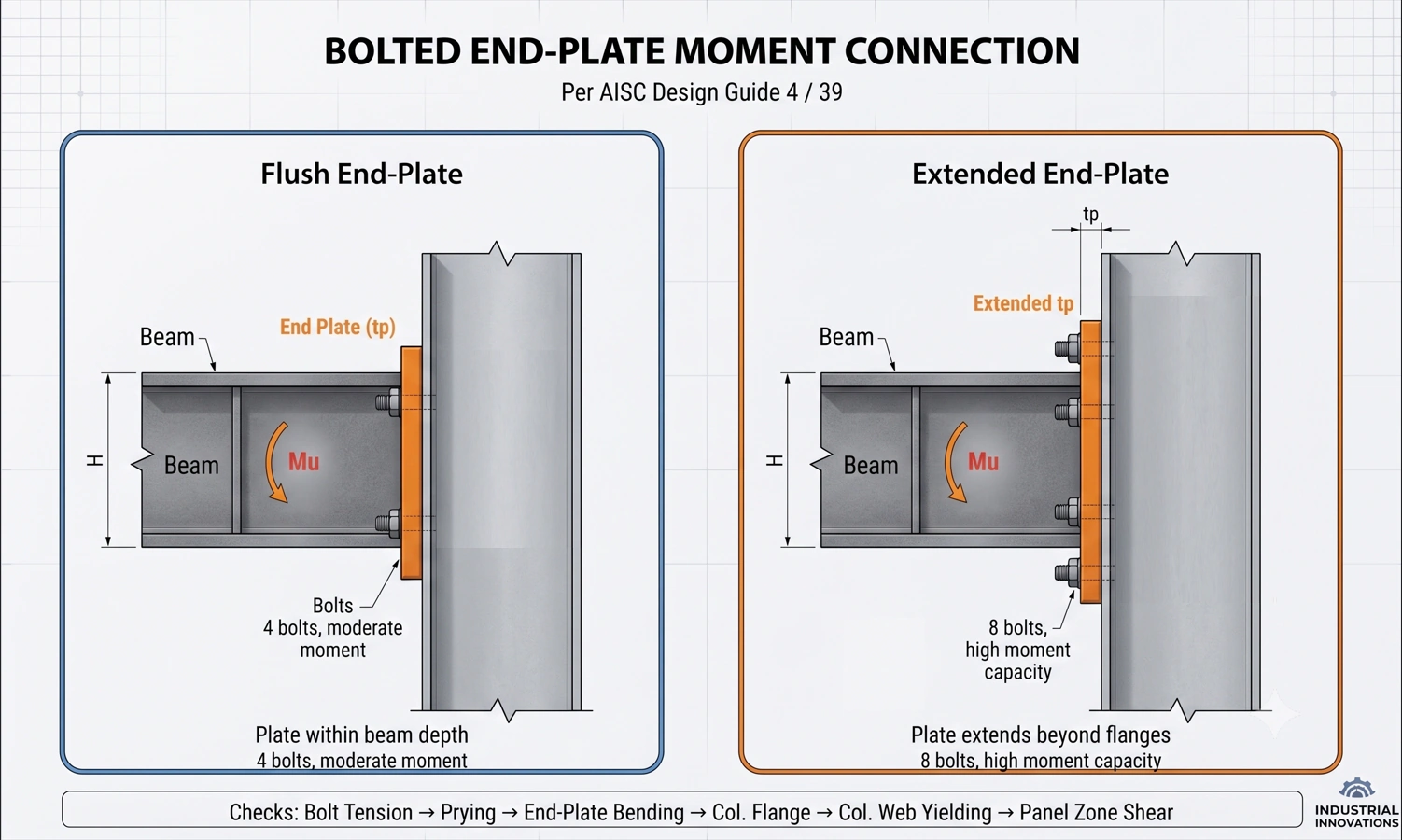

Figure 4. Bolted end-plate moment connection.
Hình 4. Liên kết End-Plate Moment bu-lông.
  • Loại: Flush hoặc Extended End-Plate.
  • Tham chiếu: AISC Design Guide 4 / 39.

Các bước thiết kế:

  • 1. Xác định moment (Mu) và cắt (Vu) tại liên kết.
  • 2. Chọn cấu hình bu-lông (4-bolt, 8-bolt).
  • 3. Tính chiều dày end-plate (phương pháp yield-line).
  • 4. Kiểm tra kéo bu-lông (bao gồm prying action).
  • 5. Kiểm tra uốn cánh cột / chảy bụng cột / crippling bụng cột.
  • 6. Thêm sườn gia cường nếu cột không đủ.

Các kiểm tra chính

Kiểm traNội dung
Kéo bu-lôngTb ≥ Tu (bao gồm prying)
Uốn end-platetp ≥ yêu cầu (yield-line)
Uốn cánh cộttf ≥ yêu cầu, hoặc thêm sườn
Chảy bụng cộtRn ≥ lực cánh dầm
Crippling bụng cộtRn ≥ lực cánh dầm
Cắt panel zone cộtRv ≥ yêu cầu
Cắt nhóm bu-lôngRn ≥ Vu

8.3. Liên kết cắt (Simple Connection)

  • Dùng cho: dầm không truyền moment, strut, khung phụ.
  • Loại: thép góc đơn/đôi, shear tab, end-plate cắt.
  • Tham chiếu: AISC Manual Part 10.
  • Kiểm tra: cắt bu-lông, ép mặt, tiết diện thực, block shear.

9. Base Plate & bu-lông neo

9.1. Thiết kế Base Plate theo AISC Design Guide 1

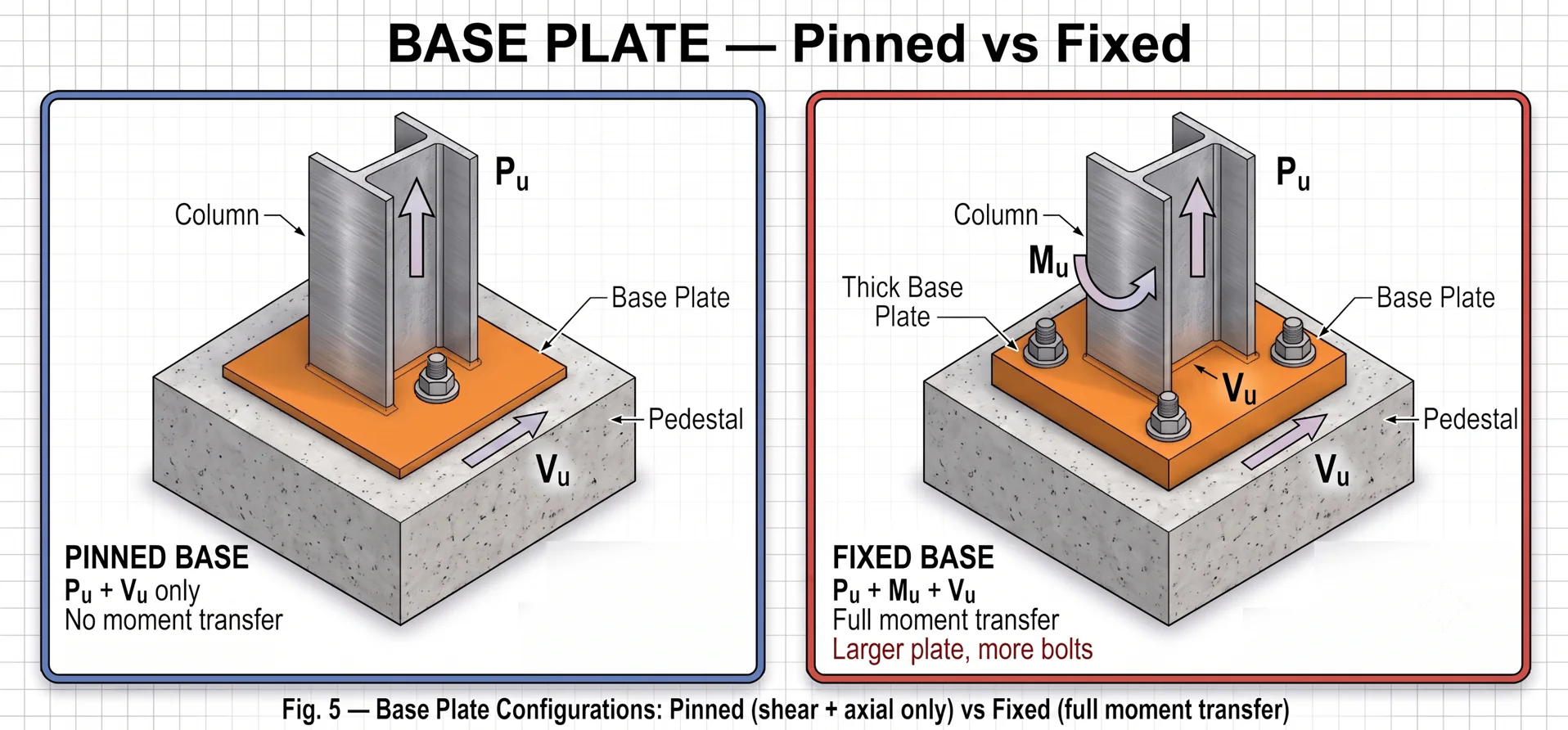

Figure 5. Base plate: pinned vs fixed configurations.
Hình 5. Base Plate: chân khớp và chân ngàm.
LoạiTruyền momentKhi nào dùng
Chân khớp (Pinned)Không truyền moment (chỉ cắt + nén)Khi đầu cột có liên kết moment với dầm
Chân ngàm (Fixed)Truyền moment xuống móngCột console, rack cao, tải ngang lớn

9.2. Thiết kế chân ngàm — các bước

  • 1. Xác định tải: Pu (dọc trục), Mu (moment), Vu (cắt).
  • 2. Kích thước base plate (B × N): phải chứa cột + khoảng trống; kiểm tra ép bê tông fp ≤ φ(0.85f′c)√(A₂/A₁).
  • 3. Chiều dày base plate (tp): dựa trên uốn bản thò (kích thước m, n).
  • 4. Bu-lông neo: kéo Tu = Mu/d − Pu/nbolts; cắt truyền qua ma sát, ép mặt, hoặc shear lug.
  • 5. Chiều sâu chôn bu-lông: theo ACI 318 Chương 17.

9.3. Kiểm tra bu-lông neo (ACI 318 Ch.17)

Dạng phá hoạiNội dung kiểm tra
Kéo đứt thépKhả năng kéo bu-lông
Phá vỡ bê tông (kéo)Nón phá hoại, ảnh hưởng mép
Nhổ bê tôngÉp mặt đầu bu-lông/đai ốc
Cắt thépKhả năng cắt bu-lông
Phá vỡ bê tông (cắt)Khoảng cách mép, kích thước trụ
Pryout bê tôngBu-lông ngắn

10. Thiết kế giằng

10.1. Giằng đứng (phương dọc)

  • Mục đích: chịu tải ngang dọc (ma sát, gió, động đất).
  • Loại: X-bracing (phổ biến nhất), V-ngược (chevron), chéo đơn.
  • Vị trí: mỗi 3–5 bay. Phối hợp với vòng lặp giãn nở ống.

10.2. Kiểm tra cấu kiện giằng

Thanh kéo:    Pn = Fy × Ag   (chảy)
              Pn = Fu × Ae   (đứt)

Thanh nén:    Pn = Fcr × Ag  (mất ổn định — AISC Ch. E)

Độ mảnh:      KL/r ≤ 200  (nén)
              L/r  ≤ 300  (kéo — khuyến nghị)

10.3. Thanh giằng ngang (Strut)

  • Nối các bent ở mức dầm theo phương dọc.
  • Chịu: lực ma sát, gió đại diện, lực strut từ giằng.
  • Thường thiết kế như thanh nén (có thể mất ổn định khi lực ma sát đổi chiều).
  • Chiều dài hiệu dụng: thường KL = toàn bộ chiều dài bay.

10.4. Liên kết giằng (bản mã — Gusset Plate)

  • Bản mã truyền lực giằng đến nút dầm–cột.
  • Tiết diện Whitmore cho khả năng kéo/nén.
  • Phương pháp Thornton cho mất ổn định bản mã.
  • Kiểm tra block shear tại nhóm bu-lông.
  • Khoảng trống: đảm bảo khe hở 2t (yêu cầu AISC).

11. Chi tiết cấu tạo — mẹo từ kinh nghiệm

11.1. Hướng đặt cấu kiện

  • Cột: trục mạnh (x-x) đặt theo phương ngang — khung moment phương ngang nên uốn lớn nhất quanh trục mạnh.
  • Dầm: trục mạnh chịu tải trọng đứng (hiển nhiên).
  • Strut: mất ổn định trục yếu phải được kiểm tra — thường chi phối.

11.2. Dự phòng mở rộng

  • Thiết kế dư 10–25% tải trọng ống cho tương lai.
  • Để trống chỗ cho mức ống bổ sung.
  • Móng phải tính đến khả năng nhổ tăng thêm trong tương lai.
  • Vị trí giằng phải cho phép ống tương lai đi qua.

11.3. Lối đi & bảo trì

  • Thông thuỷ dưới dầm thấp nhất ≥ 4.5 m cho xe cộ.
  • Sàn bảo trì tại mỗi mức dầm (nếu vận hành yêu cầu).
  • Thang/cầu thang theo OSHA hoặc tiêu chuẩn địa phương.
  • Tránh đặt giằng chắn lối đi.

11.4. Chống cháy (Fireproofing)

  • Yêu cầu theo quy định địa phương hoặc đặc tả dự án.
  • Thường: sơn chống cháy phồng nở hoặc phun xi măng.
  • Tăng tĩnh tải (15–30 kg/m² bề mặt cấu kiện).
  • Ảnh hưởng chi tiết liên kết — cần khe hở cho thi công chống cháy.

12. Tương tác gối đỡ ống

12.1. Các loại gối đỡ

LoạiChuyển vị cho phépLực truyền
Rest (đặt tự do)Tự do mọi phương ngangChỉ đứng (+ ma sát)
Guide (dẫn hướng)Chỉ dọc trục ốngĐứng + ngang (không giữ dọc)
Anchor (neo)Không (cố định)Đứng + ngang + dọc (toàn phần)
Spring (lò xo)Chuyển vị đứngĐỡ đứng thay đổi

12.2. Thông tin cần từ nhóm Piping

  • Kích thước ống, chiều dày cách nhiệt, mật độ dung dịch.
  • Vị trí và loại gối đỡ (rest / guide / anchor).
  • Tải neo (Fx, Fy, Fz) từ phân tích ứng suất ống.
  • Phạm vi giãn nở nhiệt và hướng di chuyển.
  • Yêu cầu thử thuỷ lực (ống nào, trình tự).
  • Ống bổ sung trong tương lai.

13. Giới hạn chuyển vị

Điều kiệnGiới hạnTham chiếu
Võng dầm (TT+HT)L/240AISC / đặc tả dự án
Võng dầm (chỉ HT)L/360AISC / đặc tả dự án
Chuyển vị ngang (phương ngang)H/100 đến H/200Đặc tả dự án / PIP
Chuyển vị ngang (phương dọc)H/200Đặc tả dự án
Co ngắn cộtTheo dung sai ốngPhối hợp với piping

14. Checklist thiết kế — quy trình dự án hoàn chỉnh

Giai đoạn 1: Thu thập dữ liệu

  • Bản vẽ mặt bằng và tuyến pipe rack.
  • Danh sách ống: kích thước, cách nhiệt, dung dịch, nhiệt độ.
  • Bản vẽ máng cáp và trọng lượng.
  • Báo cáo địa chất (khả năng chịu tải, thông số động đất).
  • Tài liệu tiêu chí thiết kế dự án.
  • Dữ liệu phân tích ứng suất ống (tải neo / dẫn hướng).

Giai đoạn 2: Thiết kế cấu hình

  • Khoảng cách bent đã xác định (phù hợp khoảng cách gối ống).
  • Chiều rộng rack đã xác định (từ nghiên cứu tuyến ống).
  • Số mức dầm đã xác định.
  • Chiều cao cột đã xác định (yêu cầu thông thuỷ).
  • Vị trí bay giằng đã chọn (phối hợp với piping).
  • Dự phòng mở rộng đã tính.

Giai đoạn 3: Phân tích kết cấu

  • Tính toán tải trọng hoàn chỉnh (D, Do, Dt, L, Ff, W, E).
  • Tổ hợp tải theo AISC / ASCE 7 đã thiết lập.
  • Phân tích khung ngang hoàn chỉnh.
  • Phân tích khung giằng dọc hoàn chỉnh.
  • Hiệu ứng bậc hai (P-Δ) đã tính.
  • Tỷ số thiết kế cấu kiện ≤ 1.0 (mục tiêu 0.7–0.9).

Giai đoạn 4: Thiết kế liên kết

  • Liên kết moment dầm–cột đã thiết kế.
  • Base plate và bu-lông neo đã thiết kế.
  • Liên kết bản mã giằng đã thiết kế.
  • Liên kết strut đã thiết kế (cắt + dọc trục).
  • Gối đỡ ống đã chi tiết.

Giai đoạn 5: Thiết kế móng

  • Phản lực móng đã xuất từ mô hình kết cấu.
  • Kích thước trụ/bệ (trọng lực + moment + cắt).
  • Chiều sâu chôn bu-lông theo ACI 318 Ch.17.
  • Ổn định móng (chống lật, trượt).
  • Trường hợp tải thử thuỷ lực đã kiểm tra trên móng.

Giai đoạn 6: Bản vẽ & hồ sơ

  • Bản vẽ bố trí tổng thể.
  • Bảng thống kê cấu kiện với kích thước và vật liệu.
  • Chi tiết liên kết (tiêu chuẩn và đặc biệt).
  • Bản vẽ mặt bằng và chi tiết móng.
  • Bảng khối lượng.
  • Thuyết minh tính toán.

15. Hệ thống tiêu chuẩn liên quan

Tiêu chuẩnPhạm viNội dung chính
AISC 360Thiết kế thépCấu kiện, ổn định, liên kết
AISC 341Thiết kế chống động đấtQuy định đặc biệt cho vùng động đất
AISC Design Guide 1Base plate & bu-lông neoChiều dày bản, thiết kế bu-lông
AISC Design Guide 4/39Liên kết end-plateThiết kế liên kết moment
ASCE 7Tải trọng và tổ hợpGió, động đất, hệ số tải
ASCE PetrochemicalHướng dẫn kết cấu công nghiệpQuy định non-building structure
ACI 318Thiết kế bê tôngMóng, chôn bu-lông neo
PIP STC01015Tiêu chí thiết kế pipe rackThực hành công nghiệp, định nghĩa tải

Tóm tắt Part 2

#Nội dungTừ khoá
1End-plate moment = tiêu chuẩn cho bent pipe rackEnd-Plate
2Base plate: khớp hoặc ngàm — luôn tối thiểu 4 bu-lông4 Bolts Min
3Giằng đứng mỗi 3–5 bay, phối hợp pipingBracing Layout
4Bản mã: Whitmore + Thornton + Block ShearGusset Checks
5Trục mạnh cột đặt theo phương ngangColumn Orientation
6Thiết kế dư 10–25% cho mở rộng tương laiFuture Growth
7Dữ liệu gối đỡ ống từ nhóm piping = đầu vào quyết địnhCoordination
8Checklist hoàn chỉnh từ thu thập dữ liệu đến hồ sơ6-Phase Workflow

Bài viết thuộc series “Hướng dẫn thiết kế kết cấu Công trình Công nghiệp” — Roberto Structural. Nội dung mang tính hướng dẫn kỹ thuật; kỹ sư chịu trách nhiệm kiểm tra và hiệu chỉnh theo điều kiện cụ thể của từng dự án và yêu cầu của tiêu chuẩn áp dụng. © Tổng hợp từ AISC 360, ASCE 7, AISC Design Guides, PIP Standards, và kinh nghiệm dự án thực tế.
